VoIP (Voice over Internet Protocol) adalah Teknologi yang menjadikan
media internet untuk bisa melakukan komunikasi suara jarak jauh secara
langsung. Sinyal suara analog, seperti yang anda dengar ketika
berkomunikasi di telepon diubah menjadi data digital dan dikirimkan
melalui jaringan berupa paket-paket data secara real time.
Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui
terminal yang berupa PC atau telepon bisa. Dengan bertelepon menggunakan
VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi
biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan
IP bersifat global. Sehingga untuk hubungan Internasionaldapat ditekan
hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voice
dan data network terpisah, sehingga IP Phone dapat di tambah, dipindah
dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet
dan IP address, tidakseperti telepon konvensional yang harus mempunyai
port tersendiri di Sentral atau PBX (Private branch exchange).
Assalamu'alaikum wr. wb. Kembali lagi dengan saya Galang Sutarna Pada Kesempatan Kali Ini Saya Akan Memberikan Sebuah Tutorial Lanjutan yaitu Membangun Jaringan VoIP dengan MikroTik bagi Kalian Yang Belum Melihat Tutorial Sebelumnya :v bisa lihat disini yaitu Konfigurasi dasar VoIP di Trixbox
Oke Untuk Topologi Seperti Gambar di bawah.... Jadi Server Trixbox dan Client Smartphone akan Mendapatkan Akses VoIP Serta Layanan Internet Untuk Lebih Jelasnya simak topologi di bawah ini...
Oke Jika Sudah Paham yang perlu kita Konfigurasi pertama ialah MikroTik nya Terlebih dahulu saja... Disini Kita Menambahkan IP Address Yang Mengarah Ke ether2 yaitu Windows 10 tambahkan IP Address sesuai Topologi yaitu 100.100.100.1/24 dengan interface ether2 lalu ok
Langkah Selanjutnya ialah Mengambil Internet dari WLAN 1 jika Wifi sumber Akses internet Kalian di enkripsi dengan otentikasi WPA/WPA2 maka ke security Profiles Terlebih dahulu tambahkan security profile password si Wifi yang dituju lalu ok
Langkah Selanjutnya ialah pergi ke wifi interface aktifkan wlan1 lalu gunakan scanner untuk meraup atau mengscan akses Point yang ada, disini saya Mengambil AP dengan SSID sharo lalu connect
Klik Interface wlan1 pergi ke wireless lalu tentukan security profile yang sudah kalian buat sebelumnya
Lalu Pergi ke IP > DHCP Client > add arahkan Interface ke wlan1 agar meraih IP DHCP Dari si Akses Point

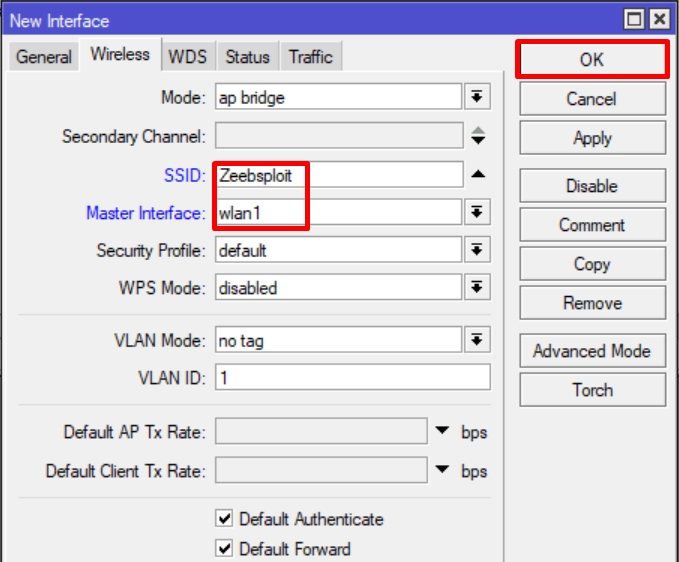

Pergi ke tab wireless > add (+) > Virtual disini Kita Membuat Virtual Akses Point yang nantinya akan disebar Ke Client nantinya yaitu (Smartphone), Untuk SSID yang sudah saya tentunkan di topologi, untuk master interface arahkan ke wlan1 lalu ok
Tambahkan IP Address Mengarah Ke Interface wlan2

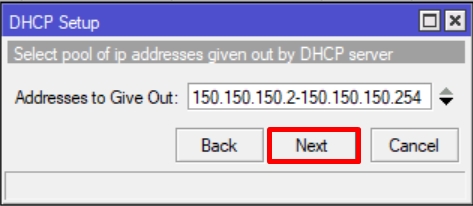

Buatlah DHCP Server Dengan Interface wlan2 yang akan nantinya si client mendapatkan IP Address
Agar si Router Lokal Mendapatkan Internet Kita Perlu Mencentang Allow Remote Requests agar client tidak perlu menambahkan DNS ISP atau Public secara manual lagi pergi ke tab IP > DNS dan Centang lalu OK
Langkah Selanjutnya ialah Konfigurasi NAT disini Bertujuan Agar Si Client Bisa Mendapatkan Internet jadi di disini Kita Akan Menerjemahkan IP Address Lokal ke IP Address Public Karena Internet Tidak Menerima IP Address lokal Maka Perlu Tindakan Konfigurasi NAT, Untuk Parameter Chain gunakan srcnat lalu untuk out interface arahkan ke wlan1 yaitu sumber akses internet
Selanjutnya Dibagian Action Ubah Menjadi masquerade Fungsinya agar ip lokal disamarkan menjadi ip public dan si client mendapatkan akses internet...
Sekarang Pergi ke windows 10 yaitu laptop saya... disini kita akan Menyatukan antara Router dan server trixbox dalam 1 Network Yang Sama... Karena Trixbox saya menggunakan Virtualbox yang nantinya interfacenya sudah diubah ke bridged adapter dan mengfokuskan ke ethernet yang sudah 1 network dengan Mikrotik
Nah Sekarang kita Pergi Ke Trixbox disini kita ubah IP Address Si trixbox, Perlu dingat harus satu Jaringan dengan Laptop dan Router kalian... Karena Saya Menggunakan Trixbox di Virtualbox otomatis saya Menggunakan Bridged Adapter yang difokuskan ke ethernet, yang pastinya sudah satu jaringan dengan laptop dan si router mikrotik, Untuk Mengedit Ip Address masukkan Perintah system-config-network lalu pilih edit devices
Langkah Selanjutnya Pilih Interface eth0 yaitu interface bridged adapter yang sudah saya atur di virtualbox sebelumnya
Yang Sudah Saya Bilang sebelumnya kita harus satu network dengan si Router dan Laptop kalian agar.... Mendaatkan Akses internet dan Bisa di Remote via GUI Web based di laptop kalian masing masing untuk default gateway masukkan IP address Si router MikroTik jika sudah semua save
Langkah Selanjutnya ialah Restart si aturan jaringan Trixbox agar settingan tadi diterapkan dengan perintah service network restart
Agar Memastikan Ping ke IP Router dan IP Laptop kalian masing masing yang nantinya si trixbox ini di remote via Web lewat Laptop kalian masing masing
Sekarang Pergi Ke Laptop kalian Masing Masing.. pastikan sudah satu jaringan dengan si Router dan Trixbox lalu buka web browser masukkan ip address server trixbox dan masukkan username default dan password default trixbox yaitu maint dan passwordnya ialah password untuk mengganti ke mode admin klik switch dipojok kanan lalu masukkan user dan password default si trixbox
Jika sudah masuk sebagai Admin mode saatnya menambahkan extensions user untuk VoIP nantinya... pergi ke PBX > PBX Settings > Extensions Pilih Generic SIP Device kenapa Harus SIP Device ini penjelesanannya SIP adalah suatu signalling protocol pada layer aplikasi yang berfungsi untuk membangun, memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu atau beberapa pengguna. Sesi multimedia adalah pertukaran data antar pengguna yang bisa meliputi suara, video, dan text. SIP tidak menyediakan layanan secara langsung lalu submit
Tambahkan User Extension sesuai selera ini akan menentukan Nomer telpon kalian masing masing lalu untuk display name lebih baik nama kalian saja atau saudara kalian :v
Lalu Pergi ke Device Options pergi masukkan secret iala password user VoIP Kalian yang akan di uji nanti di software VoIP Client lalu untuk dtmfmode bisa kosong lalu apa itu dmtf? DTMF adalah singkatan dari Dual Tone Multiple Frequency yang jika diartikan dalam bahasa Indonesia pengertian dtmf adalah Persinyalan nada ganda multifrekuensidinamakan multiple frekuensi karena pada prosesnya sinyal dtmf menggunakan dua buah frekuensi yang tercampur menjadi satu sehingga menghasilkan sebuah nada baru lalu kenapa rfc2833? adalah salah satu dari seri dokumen infomasi dan standar Internet (dtmf) bernomor lalu setelah sudah diisi klik paling bawah yaitu submit
Tambahkan User kedua sama seperti sebelumnya jika saya untuk user kedua ialah
user extensions 222
display name zha
secret 222
dtmfmode rfc2833
lalu submit, setelah submit apply configuration Changes lalu pilih saja Continue with reload
Create Account lalu untuk Hostname or Provider ialah IP Address
atau Local Domain Server trixbox itu sendiri
Dibagian Otentikasi dan Outbound Proxy masukkan user extensions pertama yang sudah kalian buat di server trixbox dan untuk outbound proxy masukkan IP Address Server Trixbox
Maka Otomatis akan Menemukan Koneksi SIP UDP lalu Next saja
Dan Selesai
Sekarang Pergi ke Smartphone kedua pastikan sudah satu jaringan dengan AP yang sudah kalian buat tadi dimikrotik Sama Seperti Sebelumnya Create Account lalu untuk Hostname or Provider ialah IP Address atau Local Domain Server trixbox itu sendiri untuk sekarang saya Menggunakan IP Address berbeda dengan sebelumnya
Dibagian Otentikasi dan Outbound Proxy sama seperti sebelumnya masukkan user extensions kedua yang sudah kalian buat di server trixbox dan untuk outbound proxy masukkan IP Address Server Trixbox
Maka Otomatis akan Menemukan Koneksi SIP UDP lalu Next saja
Dan Selesai
Untuk Pengujian Saya Akan Menelpon Nomer tujuan kedua yaitu 222 lewat smartphone pertama saya ke Smartphone kedua
Dan Inilah yang terjadi :v ada panggilan masuk dari user pertama yaitu digazumxyz yang sudah saya sangkut pautkan dengan zoiper di smartphone pertama.
Ya Sekian Dari Saya Semoga Bermanfaat... Jika Ada Masalah atau kekurangan mohon di maafkan wassalamu'alaikum wr. wb.
Langkah Selanjutnya ialah Mengambil Internet dari WLAN 1 jika Wifi sumber Akses internet Kalian di enkripsi dengan otentikasi WPA/WPA2 maka ke security Profiles Terlebih dahulu tambahkan security profile password si Wifi yang dituju lalu ok
Langkah Selanjutnya ialah pergi ke wifi interface aktifkan wlan1 lalu gunakan scanner untuk meraup atau mengscan akses Point yang ada, disini saya Mengambil AP dengan SSID sharo lalu connect
Klik Interface wlan1 pergi ke wireless lalu tentukan security profile yang sudah kalian buat sebelumnya
Lalu Pergi ke IP > DHCP Client > add arahkan Interface ke wlan1 agar meraih IP DHCP Dari si Akses Point
Pergi ke tab wireless > add (+) > Virtual disini Kita Membuat Virtual Akses Point yang nantinya akan disebar Ke Client nantinya yaitu (Smartphone), Untuk SSID yang sudah saya tentunkan di topologi, untuk master interface arahkan ke wlan1 lalu ok
Tambahkan IP Address Mengarah Ke Interface wlan2
Buatlah DHCP Server Dengan Interface wlan2 yang akan nantinya si client mendapatkan IP Address
Agar si Router Lokal Mendapatkan Internet Kita Perlu Mencentang Allow Remote Requests agar client tidak perlu menambahkan DNS ISP atau Public secara manual lagi pergi ke tab IP > DNS dan Centang lalu OK
Langkah Selanjutnya ialah Konfigurasi NAT disini Bertujuan Agar Si Client Bisa Mendapatkan Internet jadi di disini Kita Akan Menerjemahkan IP Address Lokal ke IP Address Public Karena Internet Tidak Menerima IP Address lokal Maka Perlu Tindakan Konfigurasi NAT, Untuk Parameter Chain gunakan srcnat lalu untuk out interface arahkan ke wlan1 yaitu sumber akses internet
Selanjutnya Dibagian Action Ubah Menjadi masquerade Fungsinya agar ip lokal disamarkan menjadi ip public dan si client mendapatkan akses internet...
Sekarang Pergi ke windows 10 yaitu laptop saya... disini kita akan Menyatukan antara Router dan server trixbox dalam 1 Network Yang Sama... Karena Trixbox saya menggunakan Virtualbox yang nantinya interfacenya sudah diubah ke bridged adapter dan mengfokuskan ke ethernet yang sudah 1 network dengan Mikrotik
Nah Sekarang kita Pergi Ke Trixbox disini kita ubah IP Address Si trixbox, Perlu dingat harus satu Jaringan dengan Laptop dan Router kalian... Karena Saya Menggunakan Trixbox di Virtualbox otomatis saya Menggunakan Bridged Adapter yang difokuskan ke ethernet, yang pastinya sudah satu jaringan dengan laptop dan si router mikrotik, Untuk Mengedit Ip Address masukkan Perintah system-config-network lalu pilih edit devices
Langkah Selanjutnya Pilih Interface eth0 yaitu interface bridged adapter yang sudah saya atur di virtualbox sebelumnya
Yang Sudah Saya Bilang sebelumnya kita harus satu network dengan si Router dan Laptop kalian agar.... Mendaatkan Akses internet dan Bisa di Remote via GUI Web based di laptop kalian masing masing untuk default gateway masukkan IP address Si router MikroTik jika sudah semua save
Langkah Selanjutnya ialah Restart si aturan jaringan Trixbox agar settingan tadi diterapkan dengan perintah service network restart
Agar Memastikan Ping ke IP Router dan IP Laptop kalian masing masing yang nantinya si trixbox ini di remote via Web lewat Laptop kalian masing masing
Sekarang Pergi Ke Laptop kalian Masing Masing.. pastikan sudah satu jaringan dengan si Router dan Trixbox lalu buka web browser masukkan ip address server trixbox dan masukkan username default dan password default trixbox yaitu maint dan passwordnya ialah password untuk mengganti ke mode admin klik switch dipojok kanan lalu masukkan user dan password default si trixbox
Jika sudah masuk sebagai Admin mode saatnya menambahkan extensions user untuk VoIP nantinya... pergi ke PBX > PBX Settings > Extensions Pilih Generic SIP Device kenapa Harus SIP Device ini penjelesanannya SIP adalah suatu signalling protocol pada layer aplikasi yang berfungsi untuk membangun, memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu atau beberapa pengguna. Sesi multimedia adalah pertukaran data antar pengguna yang bisa meliputi suara, video, dan text. SIP tidak menyediakan layanan secara langsung lalu submit
Tambahkan User Extension sesuai selera ini akan menentukan Nomer telpon kalian masing masing lalu untuk display name lebih baik nama kalian saja atau saudara kalian :v
Lalu Pergi ke Device Options pergi masukkan secret iala password user VoIP Kalian yang akan di uji nanti di software VoIP Client lalu untuk dtmfmode bisa kosong lalu apa itu dmtf? DTMF adalah singkatan dari Dual Tone Multiple Frequency yang jika diartikan dalam bahasa Indonesia pengertian dtmf adalah Persinyalan nada ganda multifrekuensidinamakan multiple frekuensi karena pada prosesnya sinyal dtmf menggunakan dua buah frekuensi yang tercampur menjadi satu sehingga menghasilkan sebuah nada baru lalu kenapa rfc2833? adalah salah satu dari seri dokumen infomasi dan standar Internet (dtmf) bernomor lalu setelah sudah diisi klik paling bawah yaitu submit
Tambahkan User kedua sama seperti sebelumnya jika saya untuk user kedua ialah
user extensions 222
display name zha
secret 222
dtmfmode rfc2833
lalu submit, setelah submit apply configuration Changes lalu pilih saja Continue with reload
Inilah Hasil Penambahan Extension yang saya buat
Dan sekarang Kita Ke Smartphone saya, disini saya akan mengsakut pautkan
user pertama di Smartphone saya, Untuk VoIP Client sama seperti
sebelumnya saya menggunakan Zoiper jika kalian yang belum download bisa
download di Play store, pastikan juga sudah satu Jaringan AP MikroTik yang sudah kalian buat tadiDibagian Otentikasi dan Outbound Proxy masukkan user extensions pertama yang sudah kalian buat di server trixbox dan untuk outbound proxy masukkan IP Address Server Trixbox
Dan Selesai
Sekarang Pergi ke Smartphone kedua pastikan sudah satu jaringan dengan AP yang sudah kalian buat tadi dimikrotik Sama Seperti Sebelumnya Create Account lalu untuk Hostname or Provider ialah IP Address atau Local Domain Server trixbox itu sendiri untuk sekarang saya Menggunakan IP Address berbeda dengan sebelumnya
Dibagian Otentikasi dan Outbound Proxy sama seperti sebelumnya masukkan user extensions kedua yang sudah kalian buat di server trixbox dan untuk outbound proxy masukkan IP Address Server Trixbox
Maka Otomatis akan Menemukan Koneksi SIP UDP lalu Next saja
Dan Selesai
Untuk Pengujian Saya Akan Menelpon Nomer tujuan kedua yaitu 222 lewat smartphone pertama saya ke Smartphone kedua
Dan Inilah yang terjadi :v ada panggilan masuk dari user pertama yaitu digazumxyz yang sudah saya sangkut pautkan dengan zoiper di smartphone pertama.
Ya Sekian Dari Saya Semoga Bermanfaat... Jika Ada Masalah atau kekurangan mohon di maafkan wassalamu'alaikum wr. wb.
